اصل کار سیم پیچ سلونوئید AC چیست؟

سلام! به عنوان یک تامین کننده سیم پیچ برقی AC، اغلب از من می پرسند که این دستگاه های کوچک و جذاب واقعا چگونه کار می کنند. بنابراین، فکر کردم چند دقیقه وقت بگذارم تا اصل کار یک سیم پیچ برقی AC را برای همه شما افراد کنجکاو در آنجا توضیح دهم.

اول از همه، اجازه دهید در مورد اینکه سیم پیچ برقی چیست صحبت کنیم. به عبارت ساده، یک سیم پیچ برقی سیم پیچ محکمی از سیم است که معمولاً از مس ساخته می شود. هنگامی که جریان الکتریکی از این سیم پیچ عبور می کند، میدان مغناطیسی ایجاد می کند. این میدان مغناطیسی همان چیزی است که به سیم پیچ های برقی قدرت آنها را برای انجام انواع کارهای مفید می دهد.

اکنون، وقتی در مورد سیم پیچ برقی AC (جریان متناوب) صحبت می کنیم، تفاوت اصلی در نوع جریانی است که از آن عبور می کند. برخلاف DC (جریان مستقیم) که به طور مداوم در یک جهت جریان دارد، AC جهت خود را در یک فرکانس مشخص تغییر می دهد. در اکثر نقاط جهان، فرکانس استاندارد برای برق متناوب 50 یا 60 هرتز است، یعنی جریان به ترتیب 50 یا 60 بار در ثانیه تغییر جهت می دهد.

بنابراین، این جریان متناوب چگونه بر عملکرد سیم پیچ برقی تاثیر می گذارد؟ خوب، وقتی جریان AC از سیم پیچ عبور می کند، میدان مغناطیسی ایجاد شده نیز در جهت و قدرت متناوب می شود. این میدان مغناطیسی متناوب چیزی است که باعث می شود یک سیم پیچ برقی AC در مقایسه با سیم پیچ برقی DC کمی متفاوت عمل کند. شما می توانید در مورد بیشتر بررسی کنیدسیم پیچ برقی DCدر وب سایت ما

بیایید اصل کار را در یک فرآیند گام به گام تجزیه کنیم.

مرحله 1: اعمال ولتاژ AC

هنگامی که یک سیم پیچ برقی متناوب AC را به منبع برق AC وصل می کنید، ولتاژ شروع به نوسان می کند. با افزایش ولتاژ از صفر به حداکثر مقدار مثبت خود، جریان از سیم پیچ شروع به عبور می کند. طبق قانون آمپر، این جریان یک میدان مغناطیسی در اطراف سیم پیچ ایجاد می کند. شدت میدان مغناطیسی متناسب با جریان عبوری از سیم پیچ است. بنابراین، با افزایش جریان، قدرت میدان مغناطیسی نیز افزایش می یابد.

مرحله 2: میدان مغناطیسی ایجاد می شود

همانطور که میدان مغناطیسی ایجاد می شود، با هر ماده فرومغناطیسی (مانند آهن) که در داخل یا نزدیک سیم پیچ قرار می گیرد، شروع به تعامل می کند. این ماده فرومغناطیسی توسط میدان مغناطیسی سیم پیچ مغناطیسی می شود. اگر یک هسته متحرک ساخته شده از مواد فرومغناطیسی در داخل سیم پیچ وجود داشته باشد، نیروی مغناطیسی شروع به کشیدن هسته به مرکز سیم پیچ می کند.

مرحله 3: جریان معکوس می شود

به یاد داشته باشید، ما در اینجا با AC سر و کار داریم، بنابراین جریان در نهایت جهت خود را معکوس خواهد کرد. همانطور که ولتاژ منبع تغذیه از حداکثر مقدار مثبت خود شروع به کاهش می کند و سپس منفی می شود، جریان نیز معکوس می شود. هنگامی که جریان معکوس می شود، جهت میدان مغناطیسی ایجاد شده توسط سیم پیچ نیز معکوس می شود.

مرحله 4: هسته به میدان معکوس پاسخ می دهد

هسته متحرک که در ابتدا به مرکز سیم پیچ جذب می شد، اکنون به دلیل میدان مغناطیسی معکوس، نیرویی در جهت مخالف را تجربه می کند. با این حال، به دلیل اینرسی هسته و فرکانس جریان AC، هسته زمان کافی برای خارج شدن کامل از سیم پیچ قبل از برگشت مجدد جریان را ندارد. بنابراین، به نوعی در داخل سیم پیچ به جلو و عقب می لرزد.

در بسیاری از کاربردها، ما این لرزش را نمی خواهیم. برای کاهش آن، ما اغلب از سیم پیچ های سایه دار استفاده می کنیم. سیم پیچ سایه زن یک سیم پیچ اتصال کوتاه است که در اطراف قسمتی از سیم پیچ برقی اصلی قرار می گیرد. سیم پیچ سایه یک میدان مغناطیسی کمی خارج از فاز ایجاد می کند که به صاف کردن نیروی مغناطیسی کلی روی هسته کمک می کند و لرزش را کاهش می دهد.

اکنون بیایید در مورد انواع مختلف سیم پیچ برقی AC که به عنوان تامین کننده ارائه می دهیم صحبت کنیم.

یکی از انواع محبوب ما این استکویل کپسول دار. این کویل ها در یک ماده محافظ محصور شده اند که مزایای متعددی را به همراه دارد. کپسوله از سیم پیچ در برابر عوامل محیطی مانند گرد و غبار، رطوبت و مواد شیمیایی محافظت می کند. همچنین به بهبود استحکام مکانیکی سیم پیچ کمک می کند و خطر اتصال کوتاه را کاهش می دهد. کویل های کپسول دار اغلب در محیط های صنعتی خشن استفاده می شوند که قابلیت اطمینان آن بسیار مهم است.

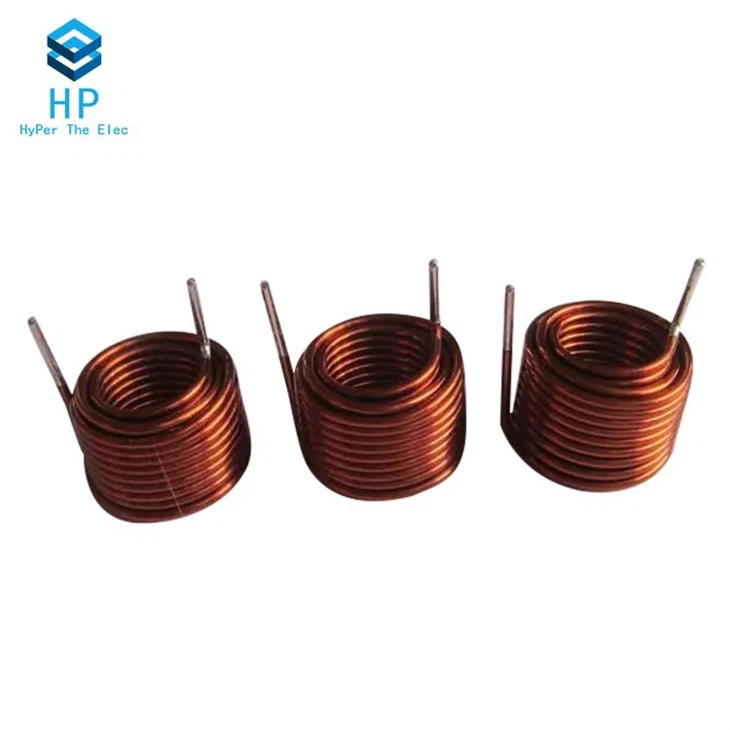

نوع دیگر آن استکویل توخالی. همانطور که از نام آن پیداست، این کویل ها دارای یک مرکز توخالی هستند. آنها در کاربردهایی که باید یک میله یا جسم دیگری را از مرکز سیم پیچ عبور دهید مفید هستند. کویل های توخالی را می توان در دستگاه های مختلفی از جمله سنسورها و برخی از انواع محرک ها استفاده کرد.

بنابراین، چرا ممکن است به یک سیم پیچ برقی AC نیاز داشته باشید؟ خوب، آنها در طیف گسترده ای از برنامه ها استفاده می شوند. در صنعت خودرو، آنها در استارت، سیستم های تزریق سوخت و قفل درب ها استفاده می شوند. در اتوماسیون صنعتی، آنها در شیرها، رله ها و سایر دستگاه های کنترل استفاده می شوند. و در زندگی روزمره ما، آنها در چیزهایی مانند زنگ در و برخی از انواع اسباب بازی ها یافت می شوند.

به عنوان یک تامین کننده سیم پیچ برقی AC، ما اهمیت ارائه محصولات با کیفیت بالا را درک می کنیم. ما از بهترین مواد و فرآیندهای ساخت استفاده می کنیم تا اطمینان حاصل کنیم که کویل های ما قابل اعتماد و کارآمد هستند. چه به یک سیم پیچ استاندارد نیاز داشته باشید یا یک سیم پیچ سفارشی، ما شما را تحت پوشش قرار می دهیم.

اگر به دنبال سیم پیچ برقی AC هستید، یا در مورد نحوه عملکرد آنها یا اینکه کدام نوع برای کاربرد شما بهترین است، سؤالی دارید، دریغ نکنید. ما اینجا هستیم تا به شما کمک کنیم تا راه حل مناسبی برای نیازهای خود پیدا کنید. فقط یک پیام برای ما ارسال کنید، و ما بسیار خوشحال خواهیم شد که در مورد نیازهای شما و اینکه چگونه می توانیم با هم کار کنیم تا سیم پیچ برقی برق متناوب AC مناسب را به شما ارائه دهیم، گفتگو کنیم.

مراجع

• "میدان ها و امواج الکترومغناطیسی" نوشته چنگ، دیوید کی.
• "مبانی ماشین های الکتریکی" نوشته چپمن، استیون جی.
