سلف سیم پیچ هسته آهنی یک جزء اساسی در زمینه الکترونیک است که نقش مهمی در مدارهای الکتریکی مختلف ایفا می کند. به عنوان یک تامین کننده کویل سلف، من از نزدیک شاهد اهمیت و کاربردهای گسترده این دستگاه ها بوده ام. در این وبلاگ، من به این می پردازم که سلف سیم پیچ آهنی چیست، اصول کار، ویژگی ها و کاربردهای آن چیست.
سلف سیم پیچ آهنی چیست؟
سلف سیم پیچ هسته آهنی شامل یک سیم پیچی است که به دور یک هسته آهنی پیچیده شده است. هسته آهنی معمولاً از مواد فرومغناطیسی مانند آهن یا آلیاژهای آهن ساخته شده است. سیم پیچ که معمولاً از سیم مسی ساخته می شود، در تعداد معینی چرخش برای رسیدن به مقدار اندوکتانس مورد نظر پیچیده می شود.
اندوکتانس خاصیت سلف است که با تغییرات جریان عبوری از آن مخالف است. هنگامی که یک جریان متناوب (AC) از سیم پیچ عبور می کند، میدان مغناطیسی در اطراف سیم پیچ ایجاد می شود. هسته آهنی این میدان مغناطیسی را تقویت می کند زیرا مواد فرومغناطیسی دارای نفوذپذیری مغناطیسی بالایی هستند. نفوذپذیری مغناطیسی معیاری است که نشان می دهد چگونه میدان مغناطیسی به راحتی در یک ماده ایجاد می شود. وجود هسته آهنی به سلف اجازه می دهد تا انرژی مغناطیسی بیشتری را برای یک جریان معین ذخیره کند و در نتیجه مقدار اندوکتانس را در مقایسه با یک سلف هسته هوا افزایش دهد.
اصول کار
اصل کار یک سلف سیم پیچ آهنی بر اساس قانون القای الکترومغناطیسی فارادی است. طبق این قانون وقتی جریان عبوری از سیم پیچ تغییر می کند، میدان مغناطیسی اطراف سیم پیچ نیز تغییر می کند. این میدان مغناطیسی در حال تغییر، نیروی الکتروموتور (EMF) را در خود سیم پیچ القا می کند و این EMF القایی با تغییر جریان مخالف است. این پدیده به خود القایی معروف است.
از نظر ریاضی، EMF القایی (ε) در یک سلف با فرمول ε = - L(dI/dt) داده می شود، که در آن L اندوکتانس سلف و dI/dt نرخ تغییر جریان است. علامت منفی نشان می دهد که EMF القایی با تغییر جریان مخالف است.
هنگامی که یک ولتاژ متناوب در سراسر سلف اعمال می شود، جریان عبوری از سلف از ولتاژ عقب می ماند. این اختلاف فاز بین ولتاژ و جریان یکی از ویژگی های مدارهای القایی است. امپدانس (Z) یک سلف در مدار AC با Z = 2πfL داده می شود که f فرکانس سیگنال AC است. با افزایش فرکانس، امپدانس سلف نیز افزایش می یابد.
ویژگی های سلف های آهنی – هسته ای
- اندوکتانس بالا: همانطور که قبلا ذکر شد، وجود هسته آهنی باعث افزایش قابل توجه اندوکتانس سیم پیچ می شود. این امر امکان طراحی سلف هایی با مقادیر اندوکتانس نسبتاً بزرگ در اندازه فشرده را فراهم می کند که در بسیاری از کاربردهای الکترونیکی ضروری است.
- غیر خطی بودن: سلف های سیم پیچ هسته آهنی به دلیل اشباع مغناطیسی هسته آهنی رفتار غیر خطی از خود نشان می دهند. هنگامی که میدان مغناطیسی در هسته به سطح معینی می رسد، هسته اشباع می شود و نفوذپذیری مغناطیسی کاهش می یابد. این منجر به کاهش در اندوکتانس با افزایش جریان عبوری از سلف می شود.
- ضرر و زیان: دو نوع اصلی تلفات در سلف های کویل آهنی وجود دارد: تلفات مس و تلفات هسته. تلفات مس به دلیل مقاومت سیم سیم پیچ و متناسب با مجذور جریان است. تلفات هسته شامل تلفات هیسترزیس و تلفات جریان گردابی است. تلفات هیسترزیس توسط انرژی تلف شده در هسته به دلیل معکوس شدن میدان مغناطیسی در طول هر چرخه سیگنال AC ایجاد می شود. تلفات جریان گردابی به دلیل جریان های گردشی القا شده در خود هسته است. این تلفات را می توان با استفاده از هسته های چند لایه یا هسته های ساخته شده از مواد با مقاومت بالا کاهش داد.
کاربردهای سلف های کویل آهنی
- منابع تغذیه: سلف های سیم پیچ آهنی به طور گسترده در منابع تغذیه به ویژه در منابع تغذیه سوئیچینگ استفاده می شود. آنها در مدارهای فیلتر برای صاف کردن ولتاژ خروجی DC با کاهش ولتاژ ریپل استفاده می شوند.سلف فیلترنوعی سلف است که معمولاً در کاربردهای فیلتر منبع تغذیه استفاده می شود.

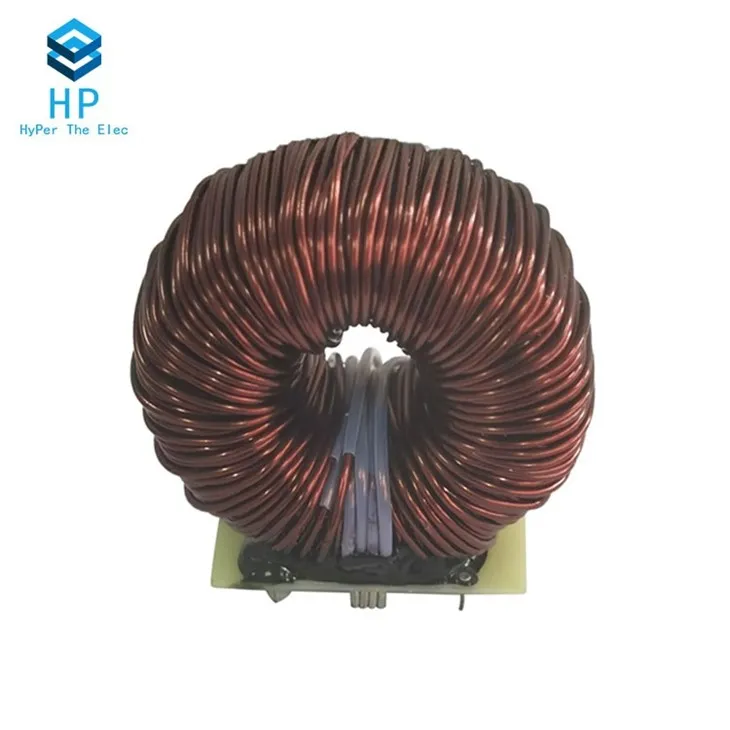

- تصحیح ضریب توان (PFC): در سیستم های الکتریکی، اصلاح ضریب توان برای بهبود راندمان استفاده از توان مهم است.سلف PFCدر مدارهای PFC برای اصلاح ضریب توان بار، کاهش توان راکتیو و بهبود راندمان کلی سیستم استفاده می شود.
- سیستم های صوتی: در سیستم های صوتی از سلف های سیم پیچ آهنی در شبکه های متقاطع برای جداسازی اجزای فرکانس مختلف سیگنال صوتی و هدایت آنها به بلندگوهای مناسب استفاده می شود. آنها با اطمینان از اینکه هر بلندگو محدوده فرکانس مناسبی را دریافت می کند، به دستیابی به کیفیت صدای بهتر کمک می کند.
- مخابرات: در تجهیزات مخابراتی از سلف های هسته آهنی در مدارهای مختلفی مانند فیلترهای RF (فرکانس رادیویی)، مدارهای تطبیق امپدانس و مدارهای جفت سیگنال استفاده می شود. آنها با فیلتر کردن فرکانس های ناخواسته و تطبیق امپدانس بین اجزای مختلف به بهبود عملکرد سیستم های ارتباطی کمک می کنند.
پیشنهادات ما به عنوان تامین کننده سلف کویل
ما به عنوان یک تامین کننده سلف کویل، طیف گسترده ای ازسلف سیم پیچمحصولات با مشخصات مختلف برای پاسخگویی به نیازهای متنوع مشتریان ما. سلف های کویل هسته آهنی ما با استفاده از مواد با کیفیت بالا و تکنیک های تولید پیشرفته برای اطمینان از عملکرد و قابلیت اطمینان بالا طراحی و تولید می شوند.
ما تیمی از مهندسان با تجربه داریم که می توانند از نزدیک با مشتریان ما برای درک نیازهای خاص آنها و ارائه راه حل های سفارشی همکاری کنند. چه برای منابع تغذیه، سیستم های صوتی یا تجهیزات مخابراتی به سلف نیاز داشته باشید، ما می توانیم محصولات مناسب را با قیمت های رقابتی به شما ارائه دهیم.
برای تهیه تماس بگیرید
اگر به محصولات سلف کویل ما علاقه مند هستید یا در مورد سلف های کویل هسته آهنی سوالی دارید، توصیه می کنیم برای تهیه و بحث های بیشتر با ما تماس بگیرید. تیم فروش اختصاصی ما آماده است تا به شما در یافتن مناسب ترین راه حل ها برای برنامه های خود کمک کند.
مراجع
- Boylestad, RL, & Nashelsky, L. (2002). دستگاه های الکترونیکی و تئوری مدار. سالن پرنتیس
- دورف، آرسی، و سوبودا، JA (2005). مقدمه ای بر مدارهای الکتریکی وایلی.
- گروب، بی (2007). الکترونیک پایه. مک گراو - هیل.
