تاثیر هسته مغناطیسی بر نوسان یک سیم پیچ نوسانی چیست؟

به عنوان تامین کننده سیم پیچ های نوسانی، من از نزدیک شاهد نقش محوری این قطعات در کاربردهای مختلف الکتریکی و الکترونیکی بوده ام. یک سوال که اغلب در بحث های فنی و سوالات مشتریان مطرح می شود این است: تاثیر هسته مغناطیسی بر نوسان یک سیم پیچ نوسانی چیست؟ در این پست وبلاگ، من به این موضوع می پردازم و علم پشت آن و چگونگی تأثیر آن بر عملکرد سیم پیچ های نوسانی را بررسی می کنم.

آشنایی با سیم پیچ های نوسانی

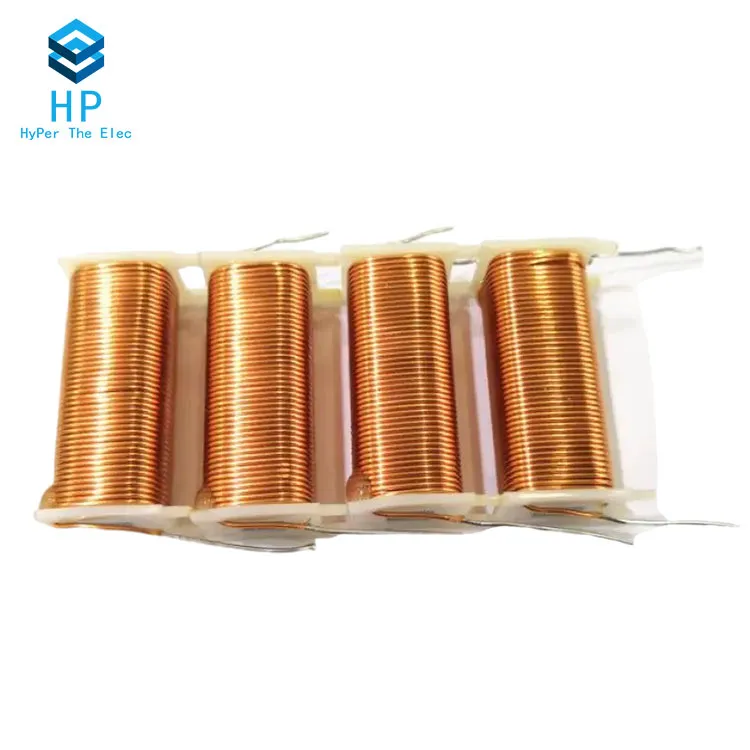

قبل از اینکه در مورد تأثیر هسته های مغناطیسی صحبت کنیم، اجازه دهید به طور خلاصه بفهمیم که یک سیم پیچ نوسانی چیست. یکسیم پیچ نوسانییک جزء اساسی در بسیاری از مدارهای الکتریکی است، به ویژه مدارهایی که در تولید و کنترل سیگنال های نوسانی نقش دارند. این سیم پیچ ها برای ذخیره انرژی در یک میدان مغناطیسی و آزاد کردن آن در مدار طراحی شده اند و یک چرخه پیوسته انتقال انرژی ایجاد می کنند که منجر به نوسان می شود.

اصل اساسی یک سیم پیچ نوسانی بر اساس قانون القای الکترومغناطیسی فارادی است. هنگامی که جریان الکتریکی از سیم پیچ عبور می کند، میدان مغناطیسی در اطراف آن ایجاد می کند. برعکس، وقتی میدان مغناطیسی تغییر می‌کند، نیروی الکتروموتور (EMF) را در سیم‌پیچ القا می‌کند که می‌تواند باعث جاری شدن جریان شود. این برهمکنش بین جریان الکتریکی و میدان مغناطیسی پایه و اساس نوسان در این سیم پیچ ها است.

نقش هسته های مغناطیسی

هسته مغناطیسی ماده ای با نفوذپذیری مغناطیسی بالا است که در داخل سیم پیچ قرار می گیرد. هدف اصلی استفاده از یک هسته مغناطیسی افزایش میدان مغناطیسی تولید شده توسط سیم پیچ است. با متمرکز کردن شار مغناطیسی، هسته القایی سیم‌پیچ را افزایش می‌دهد که معیاری برای سنجش توانایی آن در ذخیره انرژی در میدان مغناطیسی است.

اندوکتانس یک سیم پیچ با فرمول (L=\frac{\mu N^{2}A}{l})، که در آن (L) اندوکتانس است، (\mu) نفوذپذیری مغناطیسی ماده هسته، (N) تعداد چرخش های سیم پیچ، (A) سطح مقطع سیم پیچ، و (l) طول سیم پیچ است. همانطور که از این فرمول می بینیم، اندوکتانس مستقیماً با نفوذپذیری مغناطیسی ماده هسته متناسب است.

اثرات بر فرکانس نوسان

یکی از مهمترین تأثیرات هسته مغناطیسی بر نوسان یک سیم پیچ نوسانی، تأثیر آن بر فرکانس نوسان است. فرکانس نوسان در مدار LC (سلف - خازن) که یک پیکربندی معمول برای سیم پیچ های نوسانی است، با فرمول (f=\frac{1}{2\pi\sqrt{LC}}) داده می شود، که در آن (f) فرکانس، (L) اندوکتانس سیم پیچ، و (C) خازن است.

از آنجایی که اندوکتانس (L) با حضور یک هسته مغناطیسی با نفوذپذیری بالا افزایش می یابد، فرکانس نوسان (f) کاهش می یابد. این بدان معنی است که با انتخاب یک ماده هسته با خواص مغناطیسی مختلف، می توانیم فرکانس سیم پیچ نوسانی را کنترل کنیم. برای مثال، هسته ای با نفوذپذیری بسیار بالا، فرکانس نوسان کمتری را به همراه خواهد داشت، در حالی که هسته ای با نفوذپذیری کمتر، فرکانس نوسان بالاتری را ممکن می سازد.

اثرات بر دامنه نوسان

هسته مغناطیسی همچنین بر دامنه نوسانات در یک سیم پیچ نوسانی تأثیر می گذارد. دامنه نوسانات مربوط به مقدار انرژی ذخیره شده در میدان مغناطیسی سیم پیچ است. همانطور که هسته مغناطیسی اندوکتانس سیم پیچ را افزایش می دهد، اجازه می دهد انرژی بیشتری در میدان مغناطیسی ذخیره شود. این به نوبه خود می تواند منجر به دامنه بزرگتری از نوسانات شود.

با این حال، توجه به این نکته مهم است که رابطه بین هسته و دامنه همیشه ساده نیست. عوامل دیگری مانند مقاومت در مدار و ضریب کیفیت ((Q)) سیم پیچ نیز نقش دارند. ضریب کیفیت معیاری برای سنجش کارایی سیم پیچ در ذخیره و انتقال انرژی است. ضریب بالاتر (Q) عموماً منجر به دامنه نوسان بیشتر می شود. هسته مغناطیسی می تواند با تأثیر بر تلفات در سیم پیچ، مانند تلفات جریان گردابی و تلفات هیسترزیس، بر عامل (Q) تأثیر بگذارد.

انواع هسته های مغناطیسی و اثرات آنها

انواع مختلفی از هسته های مغناطیسی وجود دارد که معمولاً در سیم پیچ های نوسانی مورد استفاده قرار می گیرند که هر کدام خواص و تأثیرات منحصر به فرد خود را بر روی نوسان دارند.

هسته های فریت

هسته های فریت از مواد سرامیکی با نفوذپذیری مغناطیسی بالا و رسانایی الکتریکی کم ساخته شده اند. آنها به طور گسترده در کاربردهای فرکانس بالا استفاده می شوند زیرا تلفات جریان گردابی پایینی دارند. جریان های گردابی جریان های القایی هستند که در درون ماده هسته جریان می یابند و باعث تلفات انرژی به شکل گرما می شوند. از آنجایی که هسته‌های فریت رسانایی الکتریکی پایینی دارند، تلفات جریان گردابی به حداقل می‌رسد و امکان عملکرد کارآمد در فرکانس‌های بالا را فراهم می‌کند.

از نظر نوسان، هسته های فریت می توانند اندوکتانس سیم پیچ را به میزان قابل توجهی افزایش دهند که منجر به کاهش فرکانس نوسان می شود. آنها همچنین تمایل به داشتن ضریب (Q) نسبتاً بالایی دارند که می‌تواند منجر به دامنه‌های بزرگ‌تر نوسان شود.

هسته های آهنی

هسته های آهنی دارای نفوذپذیری مغناطیسی بالایی هستند که آنها را برای کاربردهایی که در آن اندوکتانس زیاد مورد نیاز است مناسب می کند. با این حال، آهن هدایت الکتریکی نسبتاً بالایی دارد، به این معنی که مستعد تلفات جریان گردابی است. این تلفات می تواند بازده سیم پیچ را کاهش داده و عملکرد آن را در فرکانس های بالا محدود کند.

هنگامی که در یک سیم پیچ نوسانی استفاده می شود، یک هسته آهنی می تواند به دلیل اندوکتانس بالای خود باعث کاهش قابل توجه فرکانس نوسان شود. تلفات جریان گردابی همچنین می تواند نوسانات را کاهش داده و دامنه را کاهش دهد. با این حال، برای کاربردهای با فرکانس پایین، هسته‌های آهنی همچنان می‌توانند گزینه مناسبی باشند.

هسته های هوا

هسته های هوا، همانطور که از نام آن پیداست، هیچ ماده مغناطیسی در داخل سیم پیچ ندارند. آنها نفوذپذیری مغناطیسی بسیار کمی دارند که منجر به اندوکتانس نسبتاً پایینی می شود. از آنجایی که اندوکتانس کم است، فرکانس نوسان یک سیم پیچ نوسانی هسته هوا در مقایسه با سیم پیچ های دارای هسته مغناطیسی بیشتر است.

هسته های هوا این مزیت را دارند که تلفات بسیار کمی دارند، زیرا هیچ تلفات جریان گردابی یا هیسترزیس مرتبط با مواد مغناطیسی وجود ندارد. این باعث می شود آنها برای برنامه هایی که در آن عملیات با فرکانس بالا و بازده بالا مورد نیاز است مناسب باشند. با این حال، اندوکتانس کم همچنین به این معنی است که دامنه نوسانات ممکن است نسبت به سیم پیچ هایی با هسته های مغناطیسی نسبتاً کوچک باشد.

کاربردهای عملی

اثرات هسته های مغناطیسی بر نوسان سیم پیچ های نوسانی کاربردهای عملی متعددی دارد. به عنوان مثال، در مدارهای فرکانس رادیویی (RF)، توانایی کنترل فرکانس نوسان بسیار مهم است. با استفاده از هسته‌های مغناطیسی مختلف، می‌توانیم سیم‌پیچ‌های نوسانی را روی فرکانس‌های مختلف تنظیم کنیم و امکان دریافت و ارسال فرکانس‌های رادیویی خاص را فراهم کنیم.

در الکترونیک قدرت، سیم پیچ های نوسانی در اینورترها و مبدل ها برای تولید جریان متناوب (AC) از جریان مستقیم (DC) استفاده می شود. از هسته مغناطیسی می توان برای بهینه سازی عملکرد این مدارها با تنظیم فرکانس و دامنه نوسانات استفاده کرد.

کاربرد دیگر در حسگرها و آشکارسازها است. سیم پیچ های نوسانی می توانند به عنوان حسگر برای تشخیص تغییرات میدان مغناطیسی یا وجود اجسام مجاور استفاده شوند. هسته مغناطیسی می تواند حساسیت این سنسورها را با افزایش اندوکتانس و دامنه نوسانات افزایش دهد.

نتیجه گیری

در نتیجه، هسته مغناطیسی نقش مهمی در نوسان یک سیم پیچ نوسانی دارد. بر فرکانس و دامنه نوسانات تأثیر می گذارد و امکان کنترل دقیق عملکرد سیم پیچ را فراهم می کند. با انتخاب مواد هسته مغناطیسی مناسب، می‌توانیم سیم‌پیچ نوسانی را برای کاربردهای مختلف، چه برای مدارهای RF فرکانس بالا، الکترونیک قدرت، یا کاربردهای حسگر، بهینه کنیم.

به عنوان تامین کنندهکویل های نوسانی، ما اهمیت ارائه سیم پیچ های با کیفیت بالا با هسته های مغناطیسی مناسب را درک می کنیم. ما طیف گسترده ای از سیم پیچ های نوسانی را با مواد اصلی و پیکربندی های مختلف ارائه می دهیم تا نیازهای متنوع مشتریان خود را برآورده کنیم. اگر علاقه مند به کسب اطلاعات بیشتر در مورد محصولات ما هستید یا الزامات خاصی برای برنامه خود دارید، توصیه می کنیم برای بحث دقیق با ما تماس بگیرید. تیم متخصص ما آماده است تا به شما در یافتن راه حل مناسب برای نیازهای کویل نوسانی شما کمک کند.

مراجع

• Boylestad, RL, & Nashelsky, L. (2012). دستگاه های الکترونیکی و تئوری مدار. پیرسون.
• Hayt، WH و Kemmerly، JE (2007). تجزیه و تحلیل مدار مهندسی. مک گراو - هیل.
• سدرا، اس، و اسمیت، کی سی (2015). مدارهای میکروالکترونیک انتشارات دانشگاه آکسفورد
